在线下单 > 面板公告 > 定制FPC薄膜开关,就选立创面板
  • 定制FPC薄膜开关,就选立创面板
  • 2025-02-10 00:00:00 阅读量:1906



薄膜开关是什么?

薄膜开关在薄膜(PET)面板的基础上,加入电路层与胶粘层。使其按键具有电路控制功能,能完成设备的开关控制或其他功能。

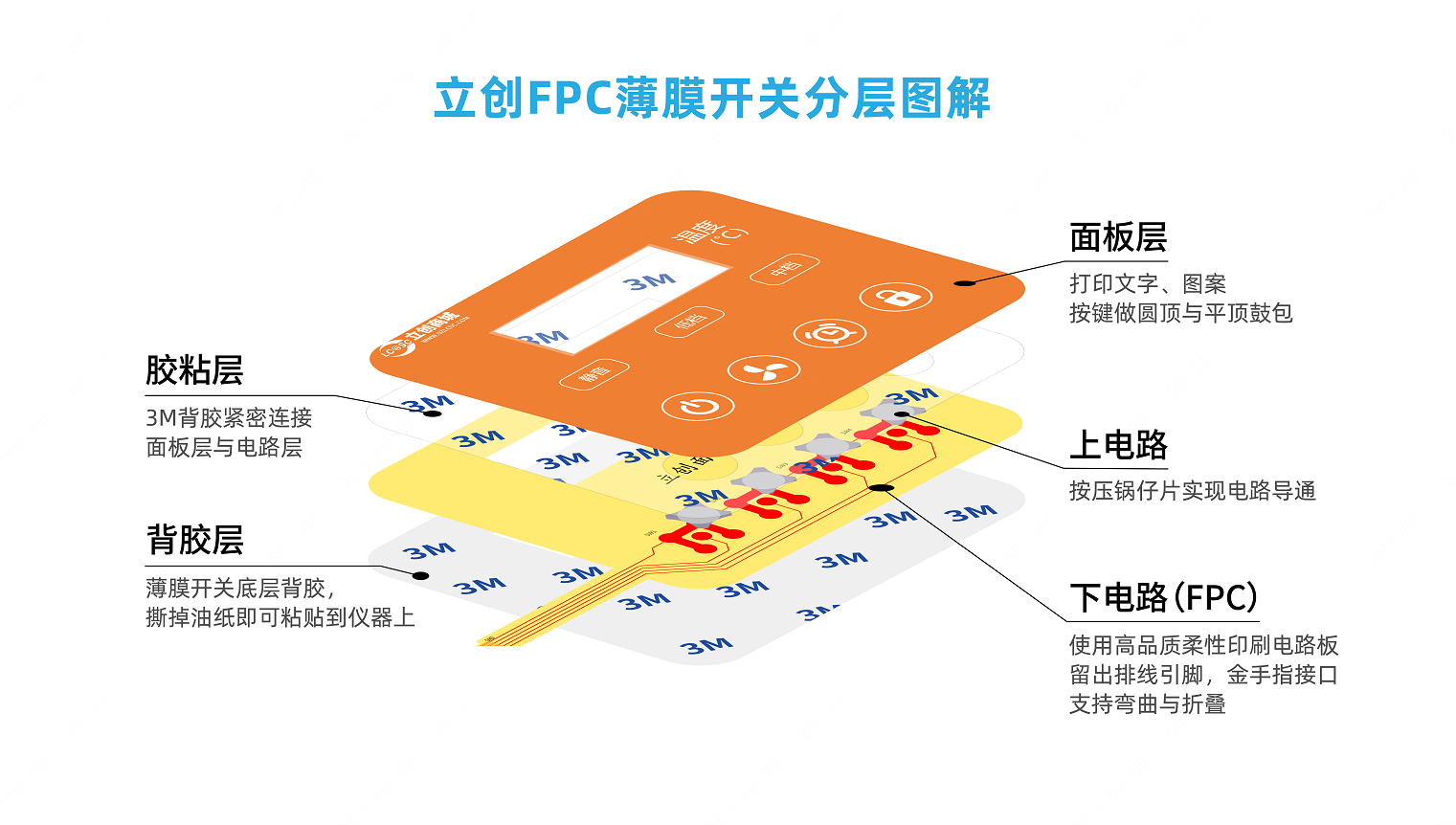

薄膜开关结构图



用更低的价钱,获得更优质的产品



市面上的薄膜开关常采用银浆材料制作电路层,存在易老化、温度影响导电性、易断裂、不能大幅度弯折等问题。

立创面板的薄膜开关,采用成本更高、性能更优的FPC柔性电路作为薄膜开关的电路层。FPC电路在电气性能、环境适应性、寿命、机械应力等方面都远超银浆电路。并且可以随意弯折,便于设计与安装。

立创面板的薄膜开关用更低的费用,为用户提供高可靠性、长期使用的优质产品。

FPC薄膜开关

·









立创面板制作的FPC薄膜开关



立创面板薄膜开关











立创薄膜开关的独特优势
01
薄膜开关电路

限时免费提供FPC电路设计服务

02
薄膜开关连接器

多种类型的连接器、端子可供选择

03
薄膜开关柔性电路

FPC电路,性能优、寿命长、可任意弯折

04

系统实时报价,下单简便,产品到手即用

05

提供焊接元器件、LED灯服

06
薄膜开关

面板颜色丰富,不按颜色数量收费

07

具有良好的防尘防水能力

左右滑动查看更多>>>





一站式薄膜开关解决方案



立创面板将为您提供从面板+FPC制造、锅仔片固定、贴合、打端子、测试的全流程服务。

下单并提供面板图纸与gerber文件,我们将高效为您完成生产。若没有gerber文件,立创面板还免费提供电路的设计服务。(限时福利)

根据按键鼓包大小,提供5mm-16mm尺寸的锅仔片。为面板的操作提供清晰的声音与触觉反馈。

提供FPC插拔座子、焊接式、连接器端子式的接口类型选择。

支持焊接LED灯珠、元器件,满足定制化需求。





一键下单FPC薄膜开关









定制薄膜开关,需要明确以下定制细则:



一.电路文件:Gerber文件、电路图、按键连接方式(至少提供其中一项)



二.FPC排线的长度与宽度

薄膜开关定制



三.出线口的位置、大小

薄膜开关出线口

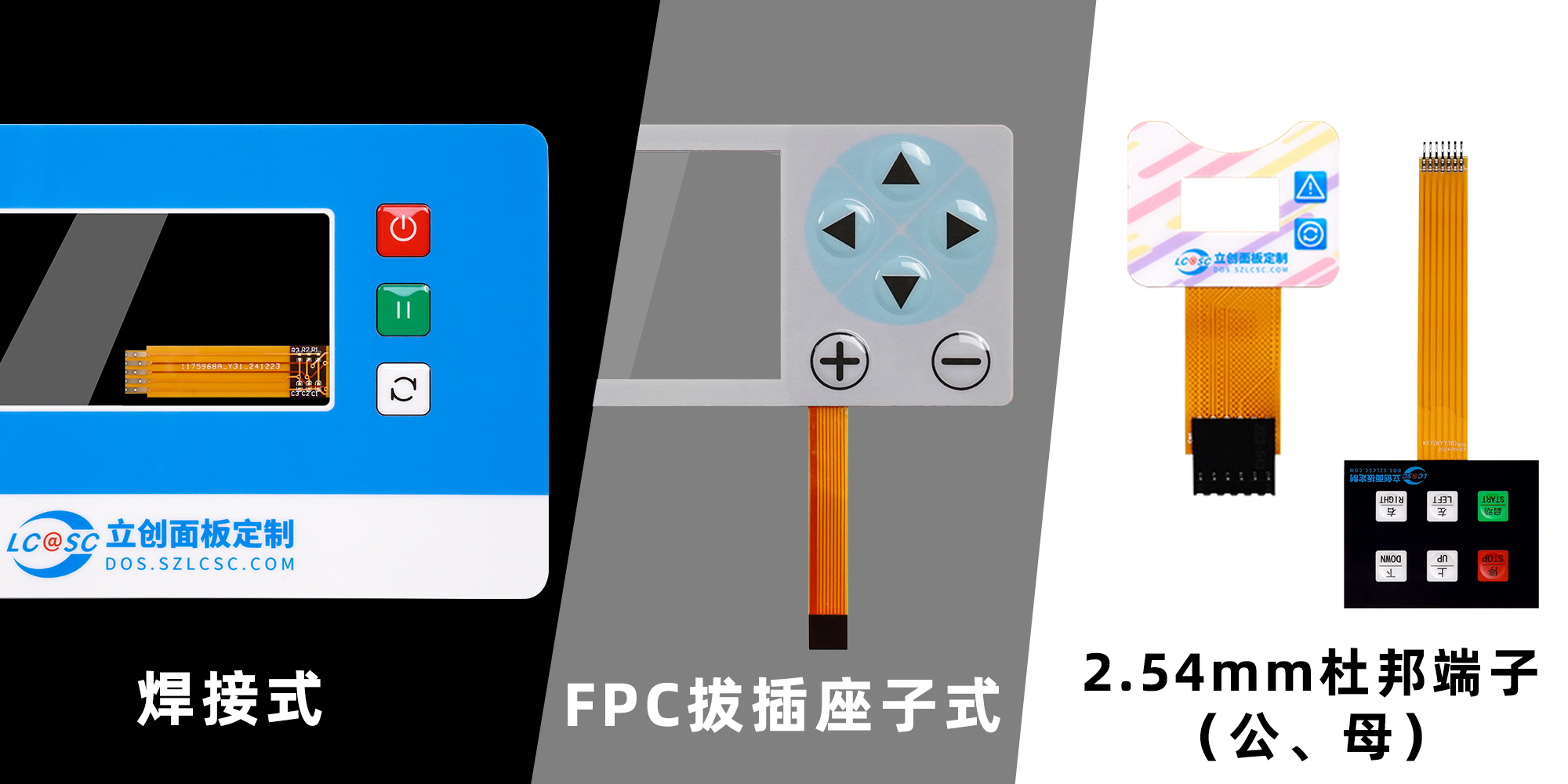

四.连接器类型:当前提供 焊接式、FPC拔插座子式、2.54mm杜邦端子(公、母)

薄膜开关连接器



五.确定连接器的PIN数、定义、间距以及整体方向

补充说明:

1.选择FPC插拔座子,需确认排线导电面方向。

2.默认金手指厚度为0.3mm

FPC薄膜开关



七.焊接元件/LED灯的薄膜开关,需要提供:

①元器件的封装和参数(值或颜色);

②元件位置是否需要做鼓包。



八.锅仔片尺寸选择:

1. 锅仔片的尺寸应与面板鼓包大小一致,如无相同则选择小一号。锅仔片越大,按压手感越好;尺寸越小手感越硬,按动反馈越弱。推荐选用8.4㎜及以上的锅仔片。

2. 立创面板提供的锅仔片尺寸有:5㎜、6㎜、7㎜、8.4㎜、10㎜、12㎜、14㎜、16㎜。

3. 如果选择自己绘制电路层,推荐使用我们提供的按键PCB封装,使用标准封装,稳定性更佳。

薄膜开关锅仔片
