嘉立创EDA绘制面板常见答疑
2025-08-22 10:51:52 阅读量：100

1.我的嘉立创EDA不能设计面板

需使用嘉立创EDA专业版，标准版不支持设计面板

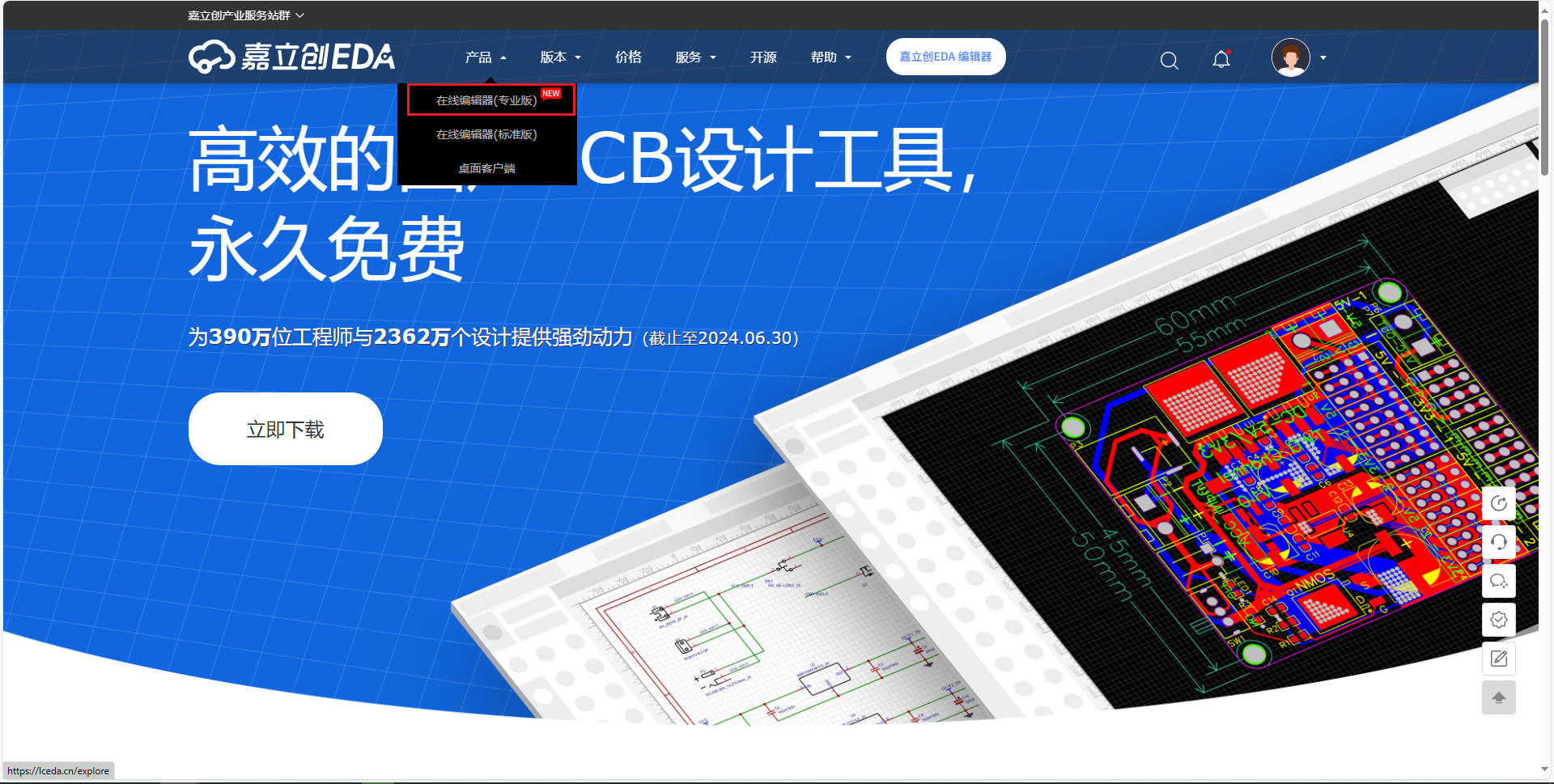

2.有哪些方式使用嘉立创EDA专业版

可以用网页全在线设计或下载客户端设计

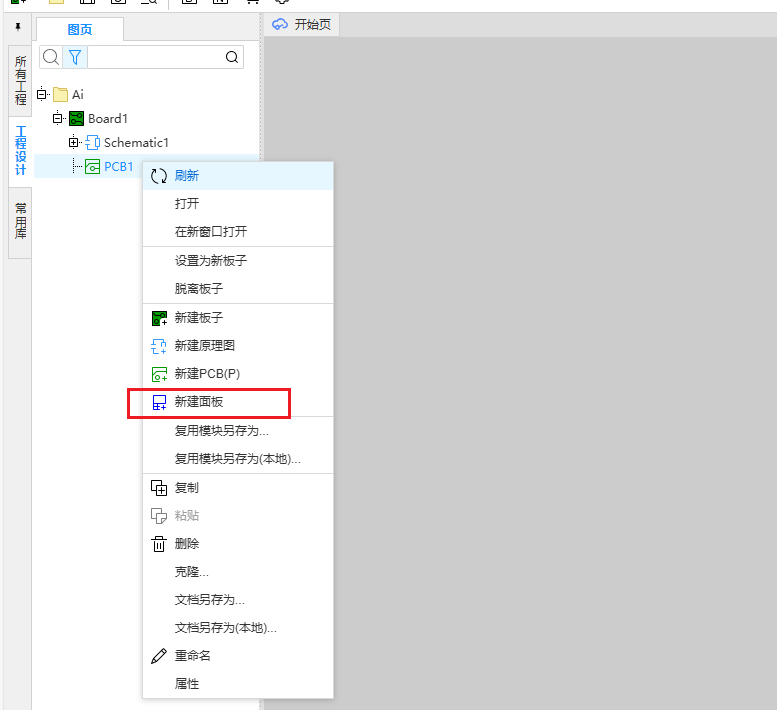

3.新建项目为什么没有面板

新建项目不会默认新建面板，需要手动创建面板

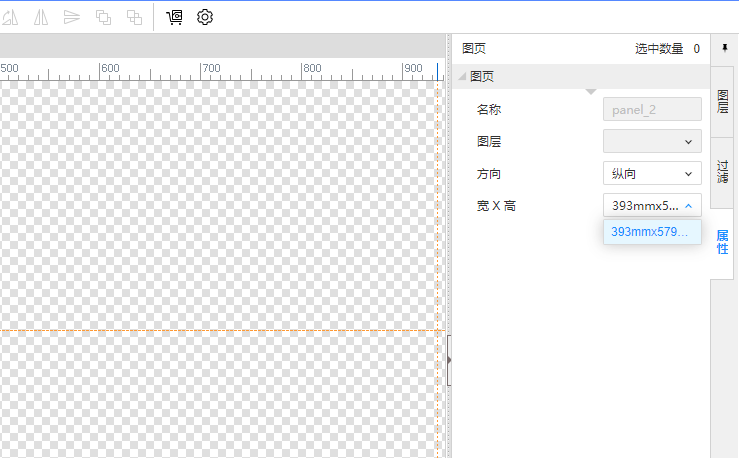

4.画板只有一种尺寸，可以切换吗？

不支持切换，画板为立创面板所支持的最大定制尺寸。计费与您设计的面板板框层尺寸相关，与画板的大小没有关系

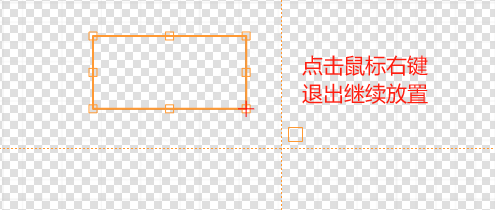

5.如何退出对象的持续放置？

当我们新增对象后，会默认继续创建新对象。只需点击鼠标右键，即可退出持续放置

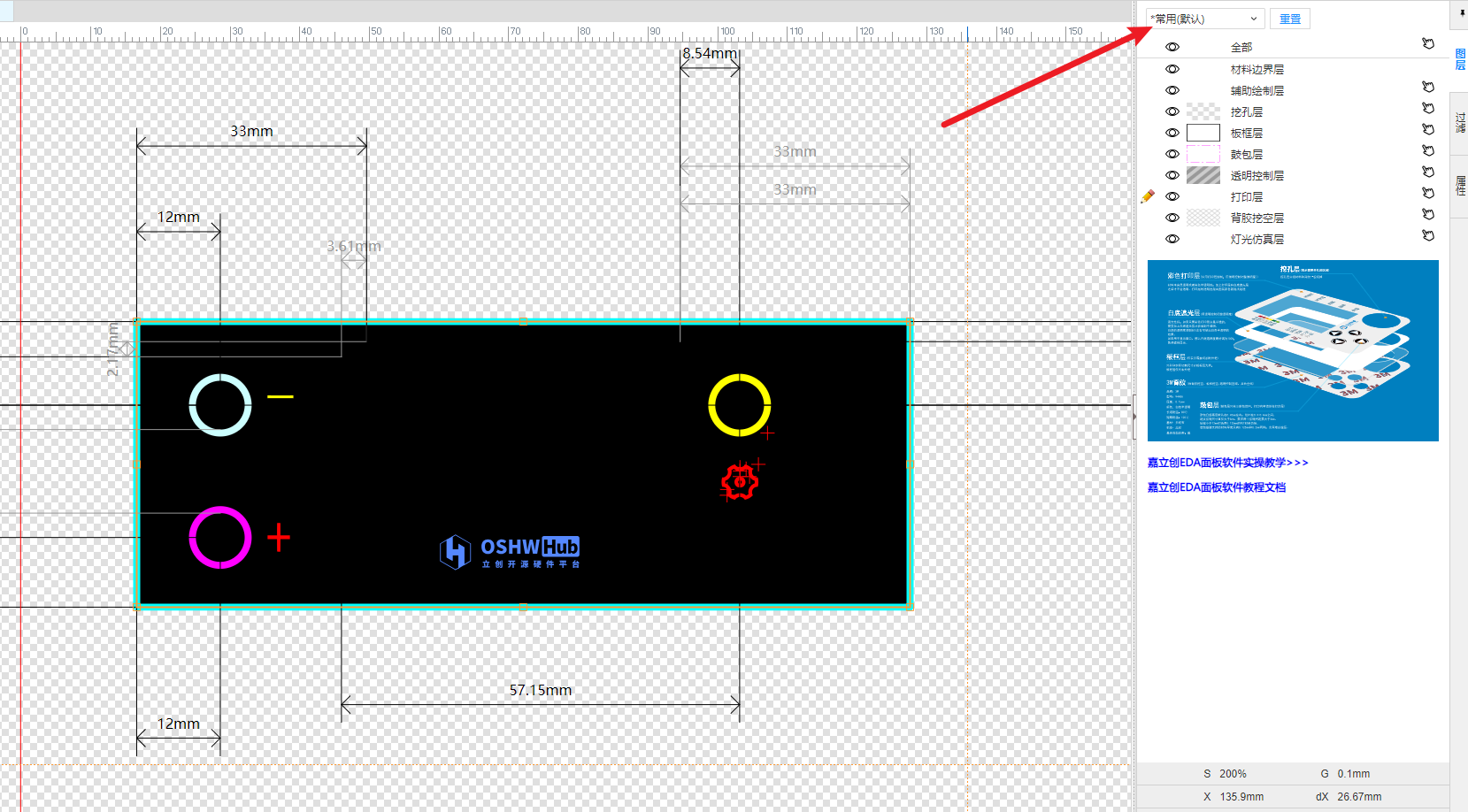

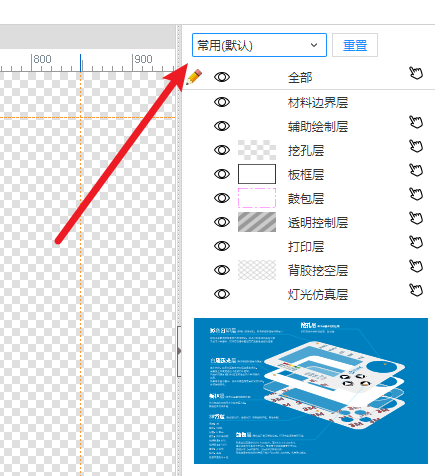

6.之前设计好的元素为什么消失了？

为方便设计，当前放置元素的图层会被优先显示。只需将铅笔移至顶层即可正常显示

7. 使用约束功能，

参考的元素反倒被移动情况

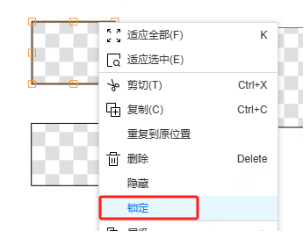

解决办法：点击需要参考的元素，在对象中锁定元素。再进行约束

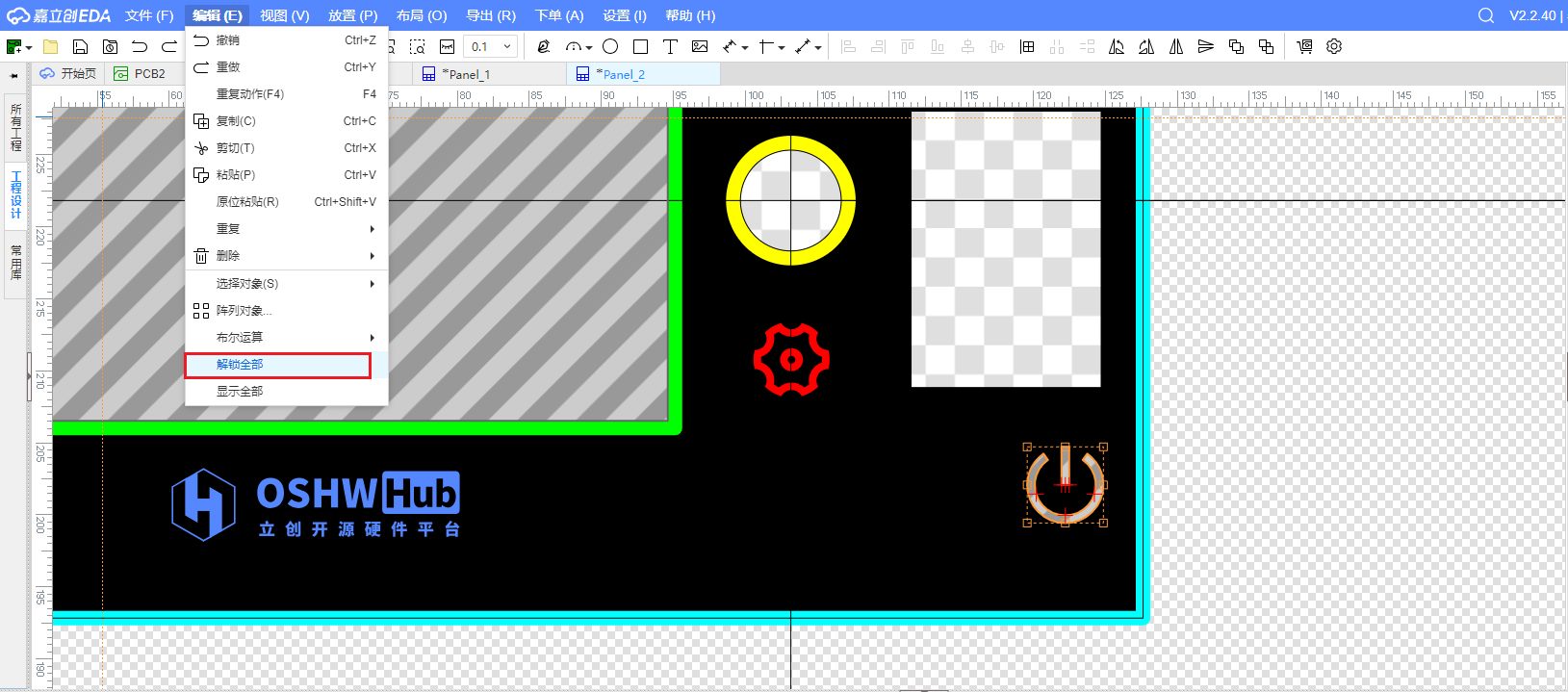

怎么快速解锁？

选择“编辑”-“解琐全部”。

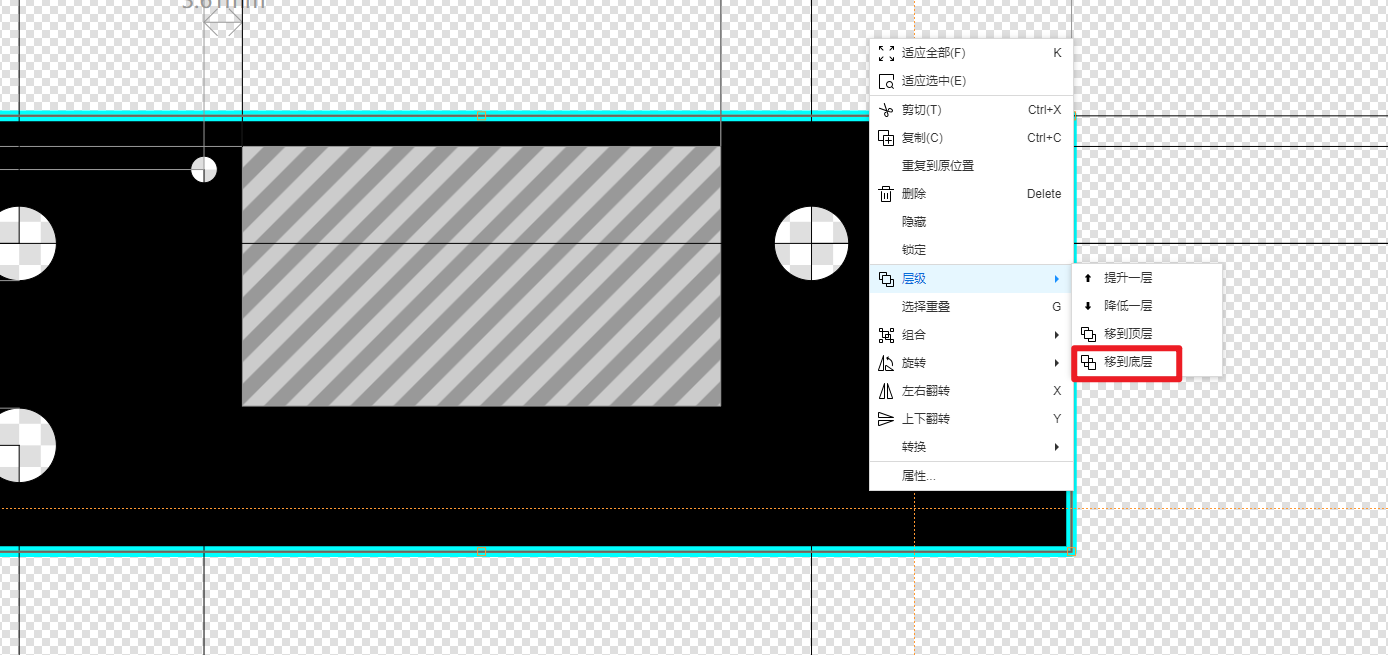

8.打印层元素的层级如何调整

点击元素，鼠标右键即可将层级上移或下移

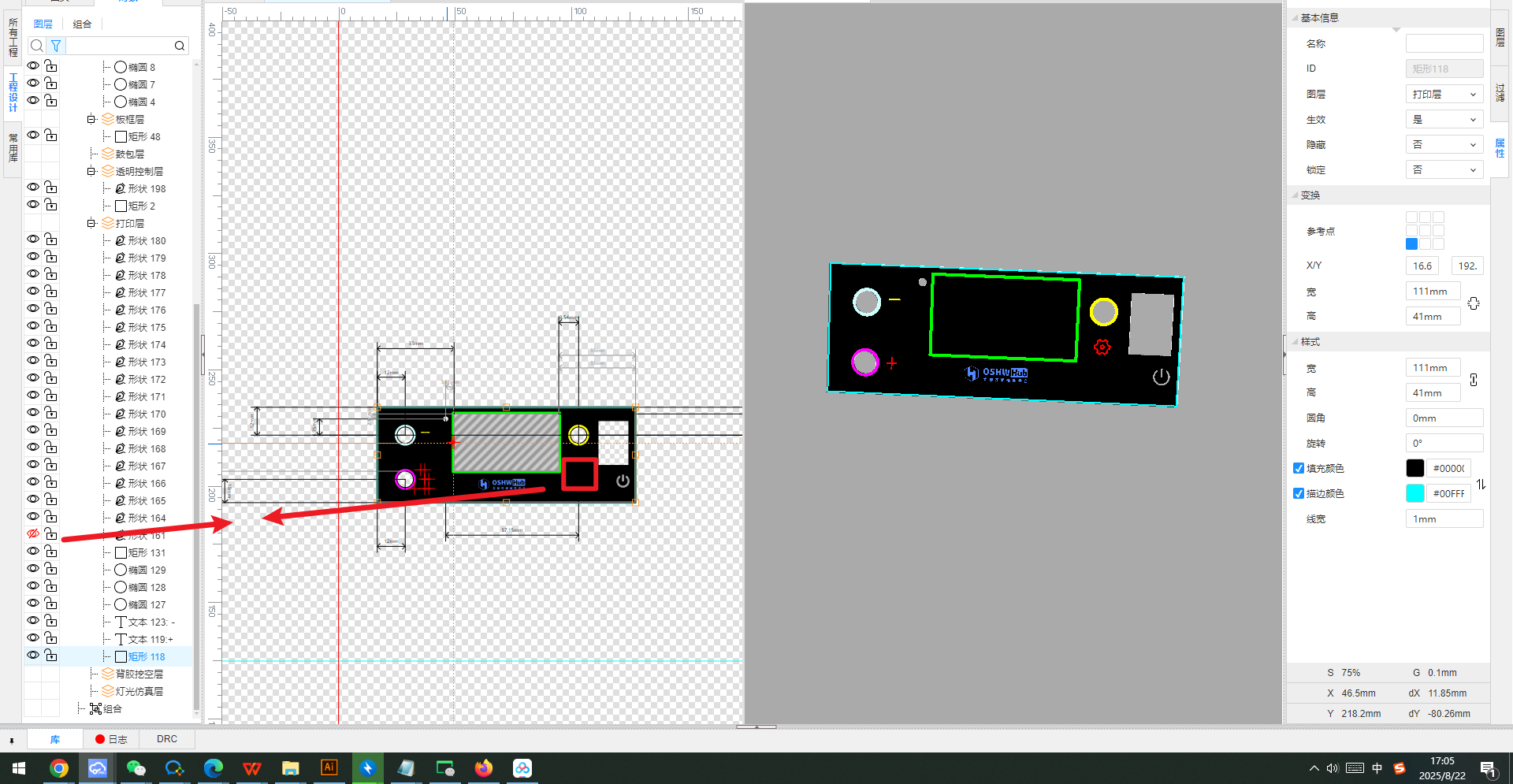

9.3D预览与实物不符情况

检查文件，是否有元素被隐藏

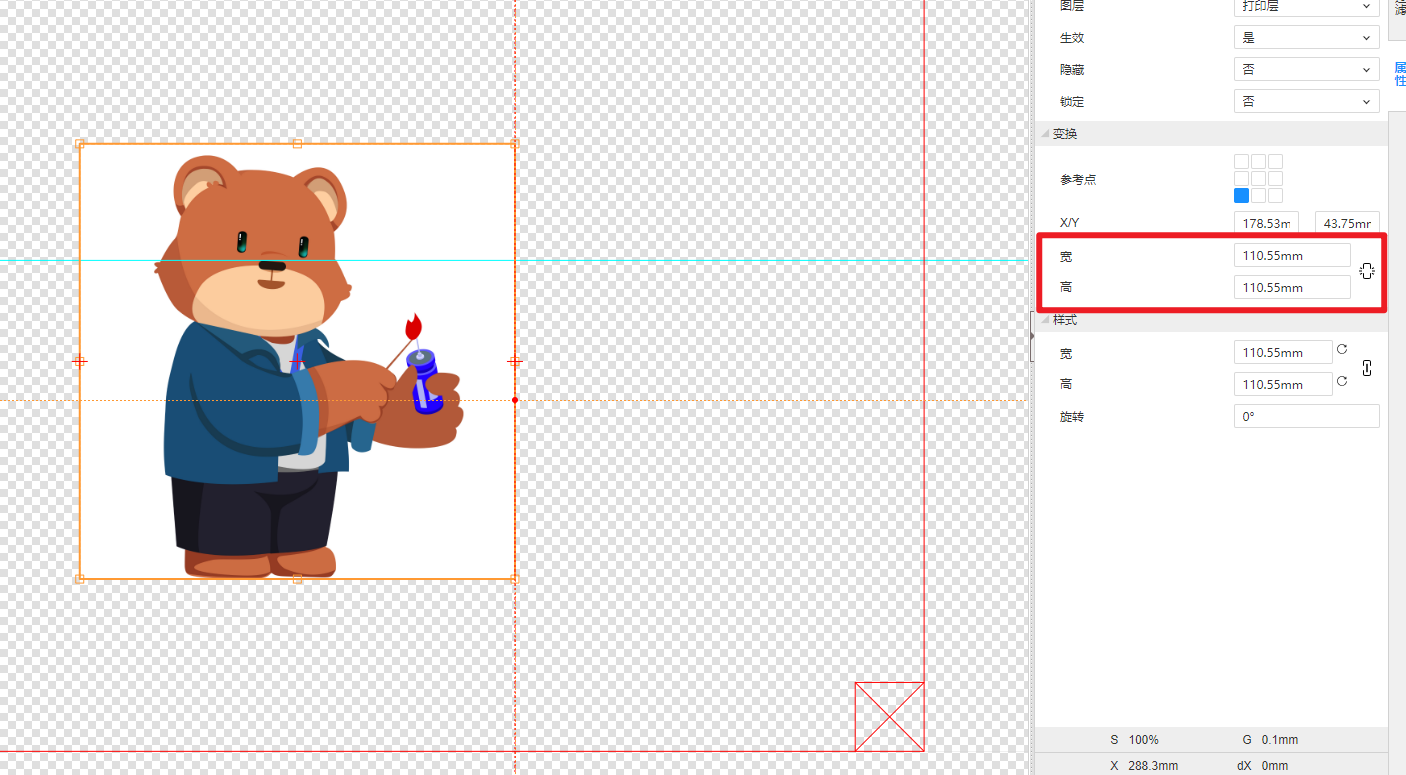

10.图片导入，缩放会变形

1.开启“保持高宽比”下，修改数值

2.按住shift键，即可无级缩放

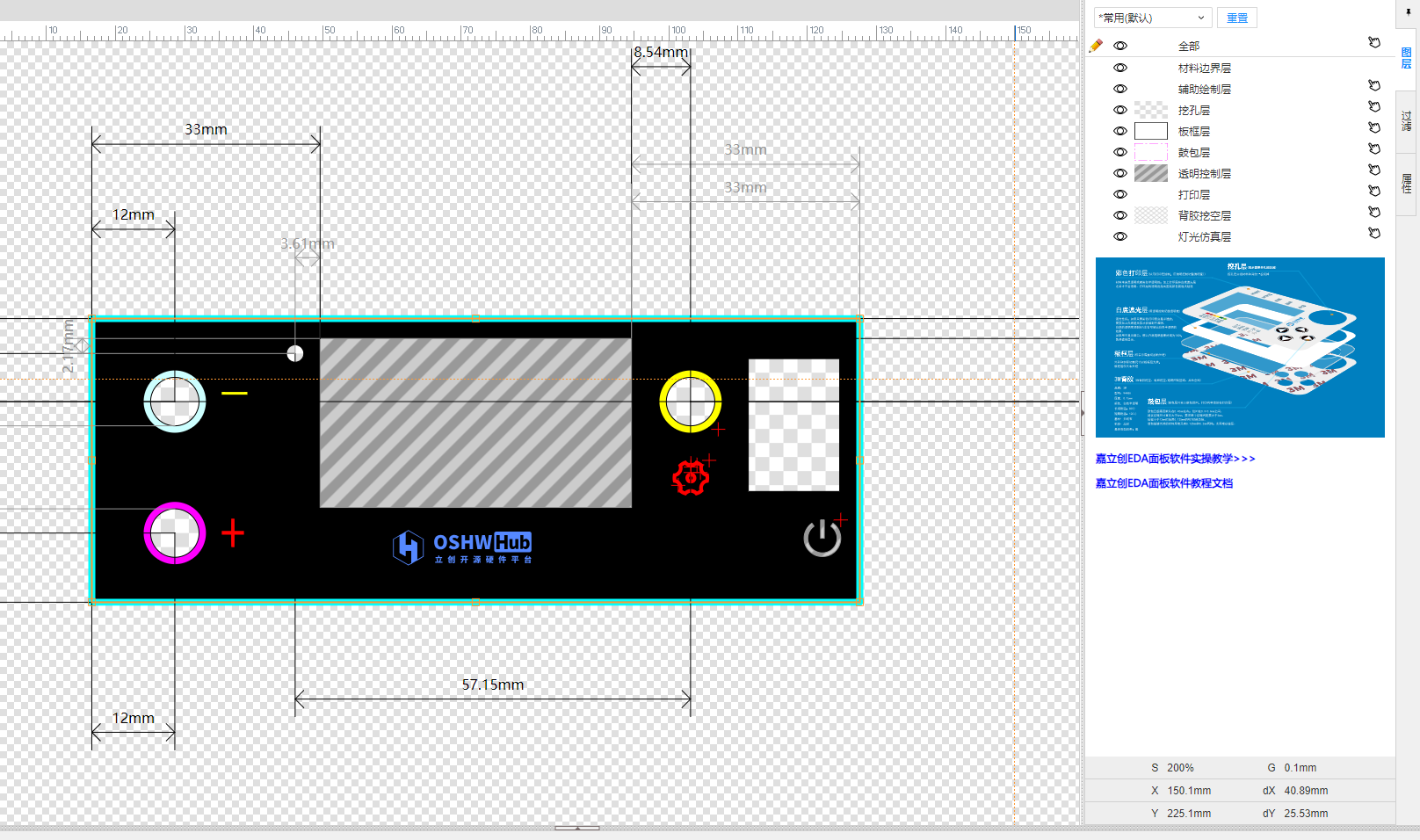

11.做好后如何检查

通过预设，开启特定图层显示，检查元素是否都正确的放置在对应图层中

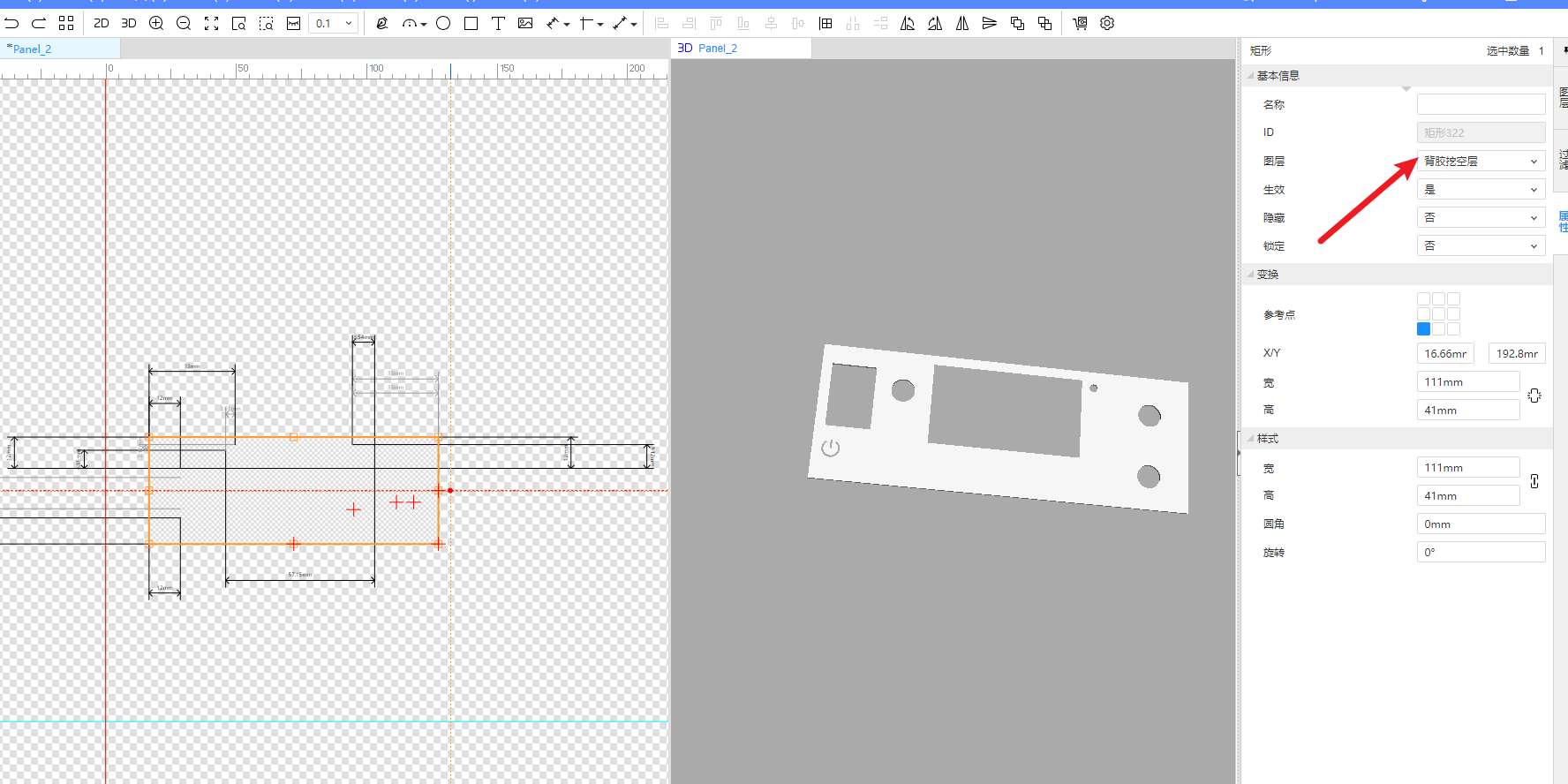

12.背胶挖孔层要不要画？

面板无需背胶时，不需要绘制

面板需要背胶时，立创面板默认在视窗、按键、挖孔的位置去除了背胶。没有特殊背胶挖空需求也不用画背胶挖空层。当有特殊的背胶挖空需求时，需要绘制该图层

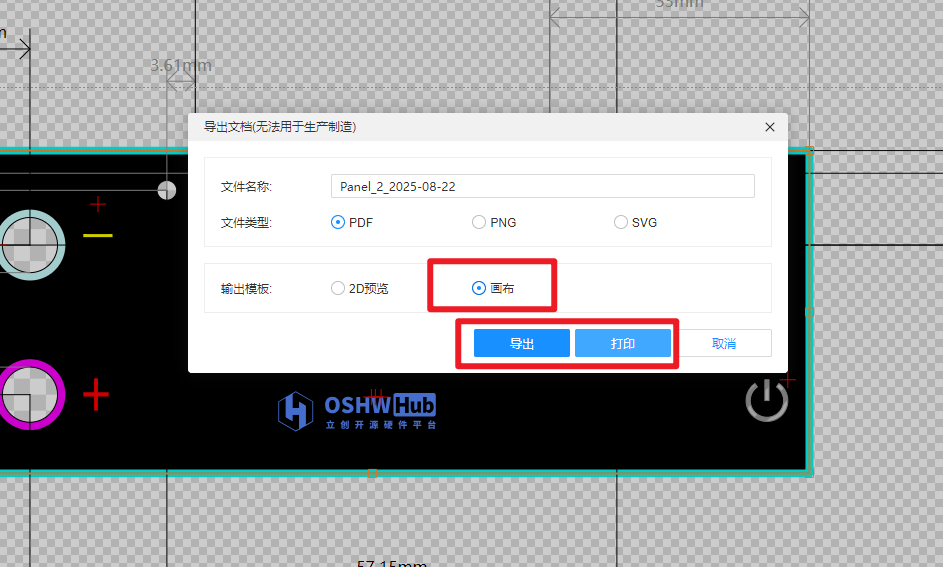

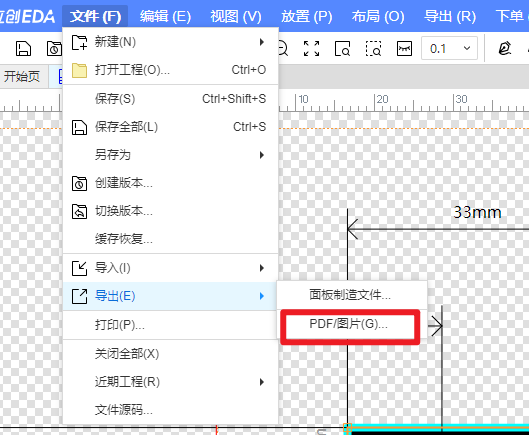

13.如何打印一个正确的PDF/图片？

选择“文件”-“导出”-“pdf/图片”。

选择“PDF”-“画布”-“导出/打印”。

14.如何分享面板文件给朋友

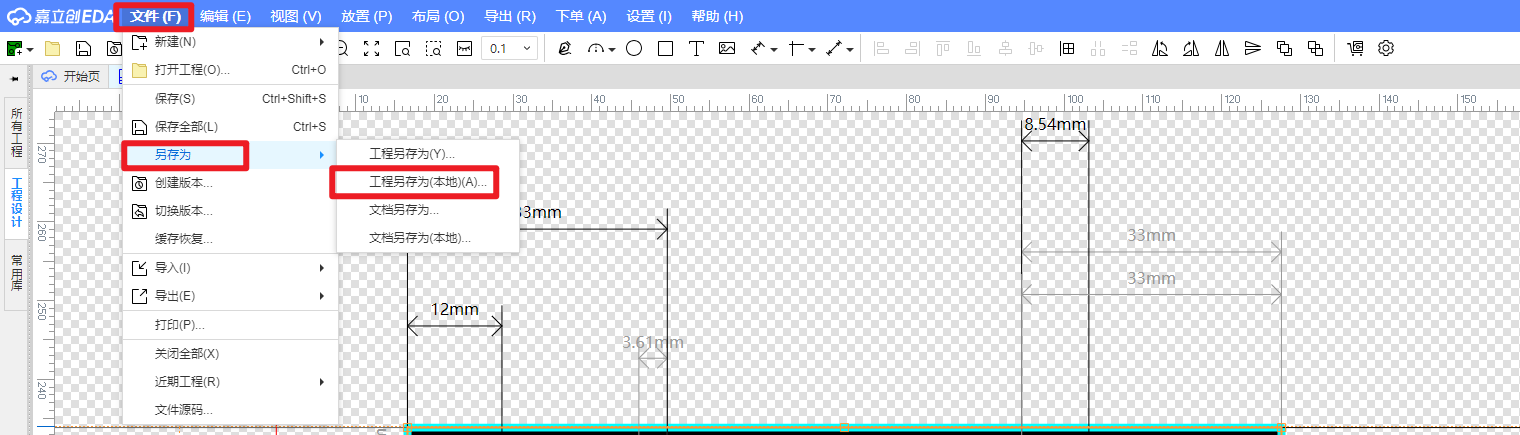

选择“文件”-“另存为”-“文档另存为（本地）”。

对方收到后，选择：“文件”-“导入”-“嘉立创EDA专业版”

分享epro的面板图纸，将方便朋友查看内容与二次修改

16.导入DXF设计

在CAD等软件设计的面板，可通过DXF格式导入嘉立创EDA使用。建议板框，挖孔等绘制在不同的图层，导入时可对应导入，更方便

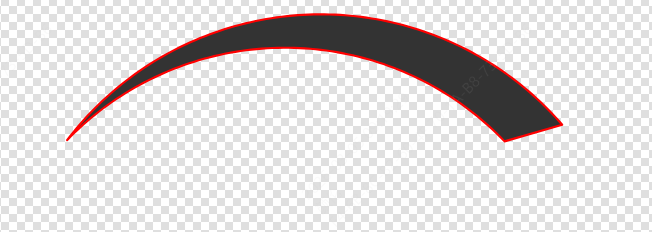

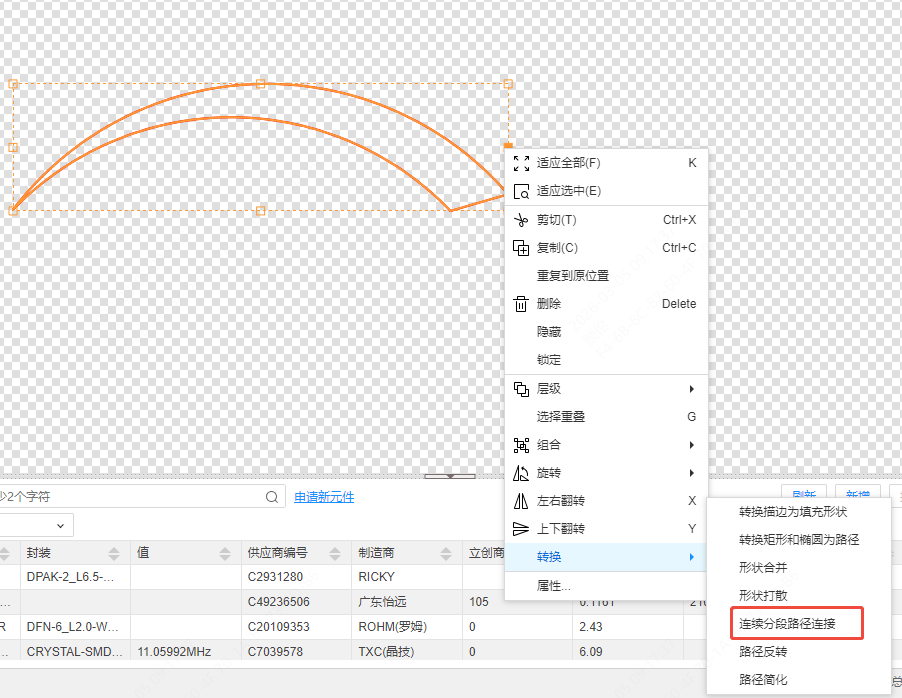

框选图形后，鼠标右键，“转换”中，先进行“形状打散”再进行“连续分段路径连接”即可愉快的填色与移动图层

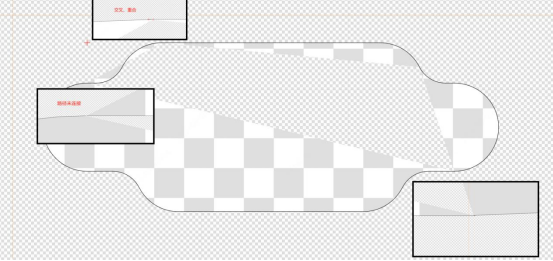

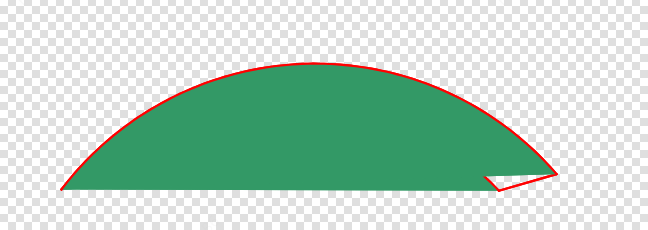

经过上述步骤，路径还是没有连接在一起，请检查你的dxf，这种情况一般是设计时路径没有连接在一起造成的
